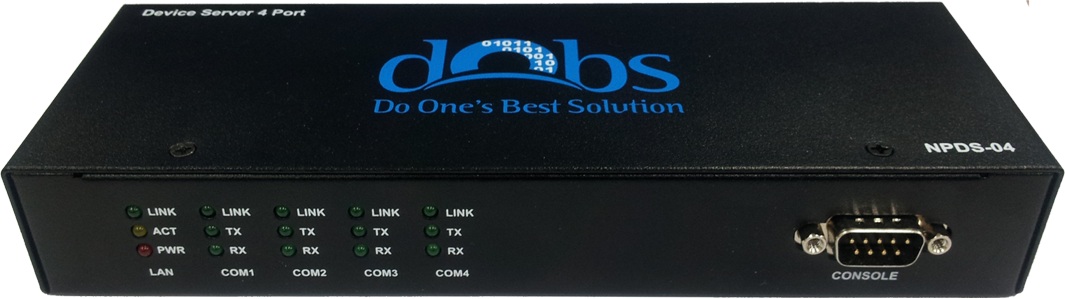

전면 표시부
- 네트워크
- LINK · ACT · POWER
- 시리얼 포트
- 포트별 LINK · TX · RX
- Console
- 환경 설정 및 업데이트용 RS-232
NPDS-04 Device Server
4포트 네트워크 시리얼 디바이스 서버
RS-232·422·485 시리얼 장치를 이더넷 네트워크에 연결합니다. 네 개의 독립 포트를 통해 여러 장치에 동시에 접속하고 기존 시리얼 통신 소프트웨어에서 원격으로 제어할 수 있습니다.
제품 구성
전면 표시등으로 네트워크와 각 시리얼 포트의 동작 상태를 확인하고, 후면 포트에 전원·시리얼 장치·이더넷을 연결합니다.

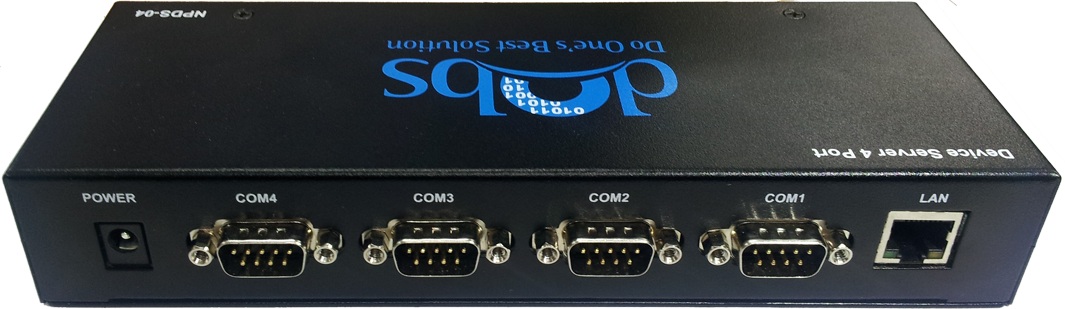

후면 연결부
- POWER
- DC 전원 케이블 연결
- COM1–COM4
- 네 개의 독립 시리얼 장치 연결
- LAN
- 10/100 Base-T Ethernet 연결
제품 이미지를 선택하면 원본 크기로 확인할 수 있습니다.
시리얼 포트 배선
DB-9 커넥터 핀 구성DB-9 male커넥터 정면 기준
12345
6789
사용하는 통신 방식에 맞춰 각 핀의 신호를 연결합니다.
| PIN | RS-232 | RS-422 | RS-485 |
|---|---|---|---|
| 1 | RTS ↔ CTS | — | — |
| 2 | Rx ↔ Tx | — | — |
| 3 | Tx ↔ Rx | — | — |
| 4 | CTS ↔ RTS | — | — |
| 5 | GND | — | — |
| 6 | — | Rx+ ↔ Tx+ | Data+ ↔ Data− |
| 7 | — | Rx− ↔ Tx− | Data− ↔ Data− |
| 8 | — | Tx+ ↔ Rx+ | — |
| 9 | — | Tx− ↔ Rx− | — |
RS-232 사용 시 COM1·2·3은 CTS와 RTS를 지원하며, COM4는 지원하지 않습니다.
주요 기능
4개의 독립 포트
여러 시리얼 장치에 동시에 접속하고 개별적으로 제어합니다.
3가지 통신 방식
소프트웨어 설정으로 RS-232, RS-422, RS-485 방식을 선택합니다.
다양한 운용 모드
Real COM, TCP Server·Client, UDP, 콘솔, 터미널 및 가상 모뎀을 사용할 수 있습니다.
가상 COM 포트
네트워크 장치를 PC의 로컬 시리얼 포트처럼 사용할 수 있습니다.
동시 접속
여러 Real COM과 TCP Client가 각 포트에 동시에 접속할 수 있습니다.
원격 관리
Telnet과 전용 설정 소프트웨어를 이용해 장치를 관리합니다.
적용 분야

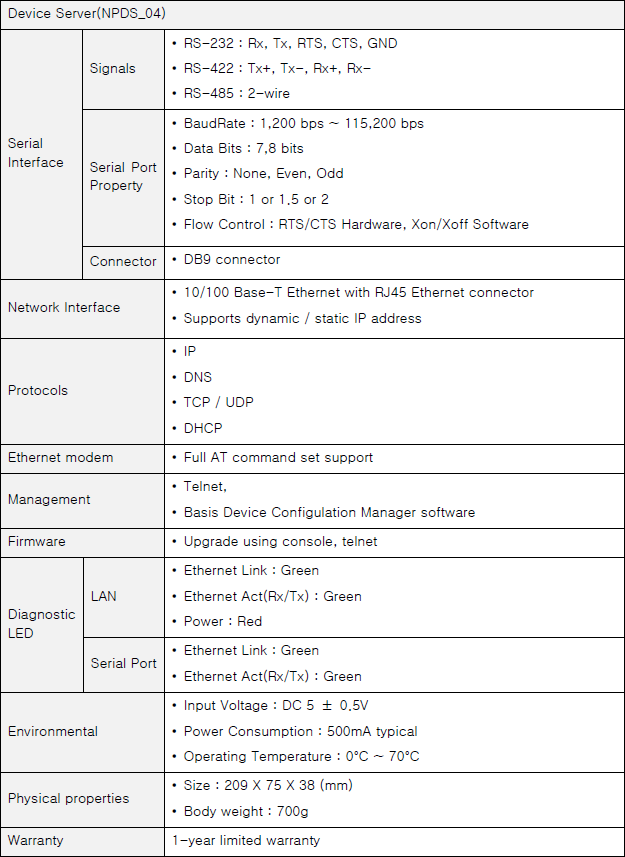

기술 사양
- 시리얼 통신RS-232 / 422 / 485, DB9
- 통신 속도1,200–115,200 bps
- 네트워크10/100 Base-T Ethernet
- 프로토콜IP, DNS, TCP/UDP, DHCP
- 전원·소비전력DC 5 V ±0.5 V / 500 mA
- 크기·무게209 × 75 × 38 mm / 700 g
